JHG-1510 Rectificadora De Centros

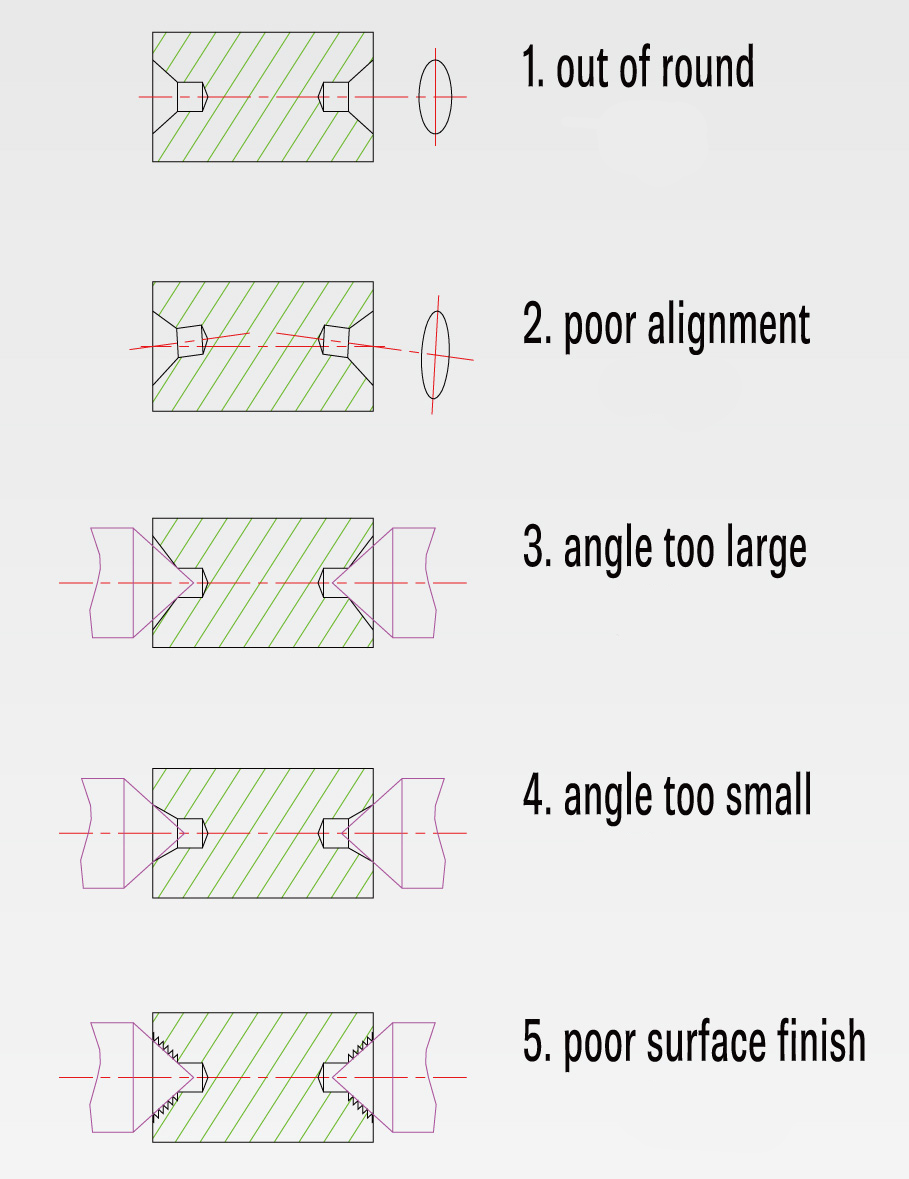

La máquina es conveniente para la herramienta de corte, perno, porta-herramientas, ejes de los engranajes y ejes de transmisión templado y peticiones de piezas de trabajo de alta precisión rectificado cilíndrico. La calidad de rectificado cilíndrico dependerá de la agujeros centrales precisión de forma circular.

  1. anterior
  2. Próximo
  • Características
  • Especificaciones
  • Accesorios estándar
  • Accesorios opcionales
  • Centro de oscilación superior y dispositivo de centro inferior Mantener el centro de oscilación superior y el punto de referencia de consistencia del centro inferior.

Dispositivo De Sujeción De La Pieza De Trabajo

  • La sujeción automática de la pieza de trabajo simplifica el trabajo de configuración. (Puede basarse en las necesidades de procesamiento y proporcionar diferentes dispositivos de sujeción)

Dispositivo De Accionamiento De La Pieza De Trabajo

  • Durante el rectificado, la pieza de trabajo es accionada simultáneamente. Mejora el orificio central y la precisión concéntrica cilíndrica; la velocidad puede cambiarse mediante el convertidor de frecuencia.
Hydraulic Tailstock  Work Head

Diseño Exclusivo De La Operación De Molienda

  • Con un diseño 3D exclusivo de movimiento de rectificado sincronizado, la máquina será muy estable y se ubicará automáticamente en el centro.
  • 1.Grinfing rotación de la rueda.
  • 2. Movimiento planetario del husillo de la muela abrasiva
  • 3. El movimiento recíproco de la rueda giratoria será a lo largo de la superficie cónica.
  • Basado en la acción de trituración simultánea de tres ejes, rectificando patrones heterogéneos, con una pequeña ranura de aceite, la película de aceite se puede formar de forma permanente entre la pieza de trabajo y el centro de la rectificadora cilíndrica. Esto evita que la película pegada con el centro y puede eliminar errores innecesarios, para facilitar la molienda cilíndrica de alta calidad.
One-piece Fabricated Base

Cabeza Del Eje De La Muela Abrasiva

  • El cabezal del husillo de la muela es la combinación de la cabeza del husillo, el mecanismo de movimiento planetario, el husillo de la rueda, el dispositivo de vendaje y el mecanismo de movimiento del husillo.
  • Rotación del husillo de la muela impulsado por motor de 1 / 2HP x 2P, a través de la tensión de presión adecuada de la rueda guía, girando el husillo de la rueda en alta velocidad en rotación. La velocidad puede cambiarse mediante el convertidor de frecuencia.
  • El dispositivo de transmisión planetaria adopta un motor de 1 / 5HP x 8P, que puede realizar simultáneamente un movimiento planetario del husillo de la rueda y un movimiento recíproco a lo largo de la superficie cónica.
  • Diseño de manguito de husillo de muela, fácil montaje, con 4 precisión de alta velocidad Clase P4 Soporte de rodamientos de bolas angulares en la parte delantera y trasera y lubricación con neblina de aceite, tienen características de alta velocidad y precisión.

Diseño Exclusivo De La Operación De Esmerilado

  • El dispositivo atomizador para el husillo de la muela se conecta con aire comprimido de 1 ~ 8kg / cm², por lo tanto, la niebla de aceite produce una presión de 1.5 ~ 2kg / cm² para la lubricación.

Dispositivo De Vendaje De Rueda De Tipo Cónico

  • Este dispositivo colocado en el costado de la cabeza de la muela, puede girar manualmente en la posición de vendaje y mientras se viste solo girando el husillo de la rueda. Durante la operación, el dispositivo se movió longitudinalmente y la tocadora de diamante se movió simultáneamente de un lado a otro. movimiento lineal. Esto asegura la precisión geométrica de la consistencia de la forma de la rueda, completamente sin efecto en la posición del tocador y el uso.
ARTÍCULO MODULO
JHG-1510
Tamaños de la pieza Rango de sujeción Ø5 - Ø125 mm
Rango de longitud 50 ~ 1000 mm
Max. Peso de pieza 100 kg
Capacidad ángulo agujero central 60°
Dia. del orificio central Ø2 - Ø60 mm
el movimiento alternativo planetaria 1.5 mm
motores para el cabezal 1/2 HP AC
el movimiento alternativo planetaria 1/4 HP AC
Para la impulsión de la pieza 1/2 HP AC
Eje de rotación de muela De recorrido del cabezal 150 mm
Max. viajes de una revolución de la rueda 1 mm
Desplazamiento de una revolución de la rueda 0.01 mm
Velocidad de perno 20000 rpm
Dispositivo de pulido de piedra vestidor Viaje de diamante vestidor 40 mm
El desplazamiento vertical para una revolución de la rueda 1.5 mm
el desplazamiento horizontal para una revolución de la rueda 1.5 mm
Suministro de energía eléctrica Voltaje y husillo 3PH 220V 60Hz
Capacidad 1.9 KVA
Peso Peso neto 630 kg
Supporter

A. Seguidor

Tungsten Long Center

B.Ø30 Tungsten Long Center

Concentric Adjusting Rod

C.Barra de ajuste concéntrica

Tool Box & Tools

D.Caja de herramientas y herramientas

Tungsten Short Center

E.Ø30 Tungsten Short Centre

Grinding Wheel

F. Muela

Dust Collector

A. Colector de polvo

Tungsten Short Center

B.Ø52 Tungsten Short Centre

Center

C.Centro Ø52
