JHC-18 Máquina Rectificadora Sin Centros

  • Estructura principal de las máquinas
  • Los cojinetes hidrostáticos
  • Rodamientos de flotación semi-hidráulicas
  • Regulación de tracción
  • La circulación de aceite husillo
  • Dispositivo de diapositivas
  • Dispositivo diamantado
  • La precisión de molienda

  1. anterior
  2. Próximo
  • Características
  • Especificaciones
  • Operation Applications
  • Accesorios estándar
  • Accesorios opcionales

JHC-18 con servomotor para regulación de rueda, velocidad variable.

1. Estructura Principal De Las Máquinas

Están realizados en hierro FC-30 de alto grado, fundido en horno de inducción avanzada, luego fundidos en núcleos de resina. Con el fin de asegurar la estabilidad y rigidez, son tratados con calor mediante el procedimiento de normalización antes del mecanizado

2. Huso

(1) Rodamiento Hidrostático

Cojinete hidrostático a tierra de precisión: Disminución sustancial de la deformación por calor asociada con el rodamiento hidrodinámico. Mínima fricción, desplazamiento lateral y presión. Vida útil prolongada de la herramienta bajo cargas de corte pesado. El husillo de la muela funciona con cojinete hidrostático con película de aceite a alta presión para una mayor precisión bajo cargas pesadas. Reduce substancialmente el desgaste y prolonga la veracidad del husillo. Acero al carbono SNCM-210H endurecido más allá de HRC60, que ofrece una alta resistencia a la torsión.

(2) Rodamiento Hidrodinámico

Están hechos de acero de aleación SNCM-220H Ni-Cr-Mo y endurecidos por cámara, carbonizados, luego computarizados tratados con un grado bajo cero, a la dureza de la superficie sobre HRC62 a 1.0mm de profundidad. La dureza del núcleo se mantiene alrededor de HRC25-30 para garantizar la uniformidad de la operación de rectificado de alta precisión. Eje soportan alta torsión y tienen una vida larga y duradera. Están hechos de metal de buje de aleación KJ-4 con un sistema de ciclo hidráulico de tres puntos. El eje de flotación semihidráulico está protegido por una membrana de aceite que produce una fricción de contacto mínima. Este dispositivo está especialmente diseñado para operaciones de alta velocidad y carga pesada.

3. Rueda Reguladora De Ruedas

Un servomotor japonés proporciona un control de velocidades de 10 a 250 RPM., Y se utiliza para la rueda reguladora que se puede ajustar a las velocidades lineales ideales. Cuando el diámetro de la rueda reguladora cambia, la misma velocidad lineal se puede mantener para obtener los mejores productos de calidad. El motor es accionado por una correa de distribución para reducir la vibración y el ruido. Como la carcasa del motor y la carcasa del husillo están unidas entre sí como un cuerpo integrado, cuando la rueda reguladora se inclina, el motor también sigue. Esto supera por completo los problemas causados por la falta de paralelismo y la torsión de las poleas y las correas.

4. Circulación Del Aceite Del Husillo

(1) Hidrodinámico

Hay una bomba de aceite de paleta variable para el vendaje hidráulico y la circulación forzada del aceite del husillo. El tanque de aceite está ubicado fuera de la máquina para un fácil mantenimiento. Dos capas de filtro más un regulador de presión aseguran la limpieza del aceite del husillo y la consistencia del espesor de la película de aceite, extendiendo así la vida útil del husillo de la rueda y la estabilidad de la precisión.

(2) Hidrostático

Bomba hidráulica para el cabezal de la muela y el impulsor del motor del husillo con función de detección. Cuando presione el botón de inicio de rueda, antes de alcanzar el aceite, el cojinete de aleación pasará por el interruptor de detección de presión; si la presión no es suficiente, no puede presionar el interruptor. Por lo tanto, cuando la presión no es suficiente o el tubo de aceite está bloqueado, el interruptor de presión detendrá el eje de la rueda automáticamente. Protegerá el eje de la rueda y el cojinete de aleación. (El modelo 12 del motor de la bomba hidráulica es de 2 HP, 18, 20 y 24 modelos son 3 HP).

5. Regulador

Husillo de la muela abrasiva con dispositivo hidrostático de alta presión, aplique un regulador en la reentrada para ajustar el aceite a alta presión para soportar el centro radial. La presión de trabajo de ajuste es 20 kg / cm2

6. Dispositivo Para Deslizamiento

La corredera inferior consta de dos montados internamente diapositivas en forma de V y el protector cuneiforme asegura un movimiento suave, un funcionamiento estable y evitar la entrada de suciedad o líquido desde el entorno de trabajo. Las diapositivas giratorias en una flauta de cola de milano y gira sobre un eje ± 5 grados. Hay una rueda de ajuste fino manual para un ajuste preciso. La precisión de la calibración es por 0,001 mm de diámetro para una alta precisión y facilidad de operación.

7. Dispositivo De La Rueda De Vestir

El dispositivo está hecho de hierro FC-30 y se normalizado, entonces montado con precisión. Es impulsado por un sistema hidráulico con un regulador de velocidad de paso para vestir de forma fácil y duradera Hay un mango de seguridad para casos de emergencia. Con el fin de mejorar la rectitud y el acabado de la superficie a través de la molienda de alimentación de piezas de trabajo largas, por favor, ajuste el ángulo del dispositivo apósito (gira sobre un eje ± 5 grados). La rueda de regulación se debe ajustar para parecerse a un barril cóncavo para aumentar la longitud de contacto mientras que la molienda.

8. Precisión De Molienda

Artículo Precisión / Tipo / Capacidad
pieza de trabajo Ø2 x 20 L
Metal SUJ-2
Dureza HRC-62
Muela WA 1000#
Máquina JHC-18
CORTAR 0.25 mm
LONGITUD de desplazamiento 1.0 mm
MAGNITUD 10000
Ra 0.02μm
Rmax 0.28μm
Rz 0.24μm
RMS 0.02μm
Rt 0.22μm
Rtm 0.20μm

Calidad De Nuestras Máquinas

El rendimiento de todas nuestras máquinas está estrictamente inspeccionado por la redondez, la rectitud y la rugosidad de la superficie de las piezas de trabajo estándar antes del envío.


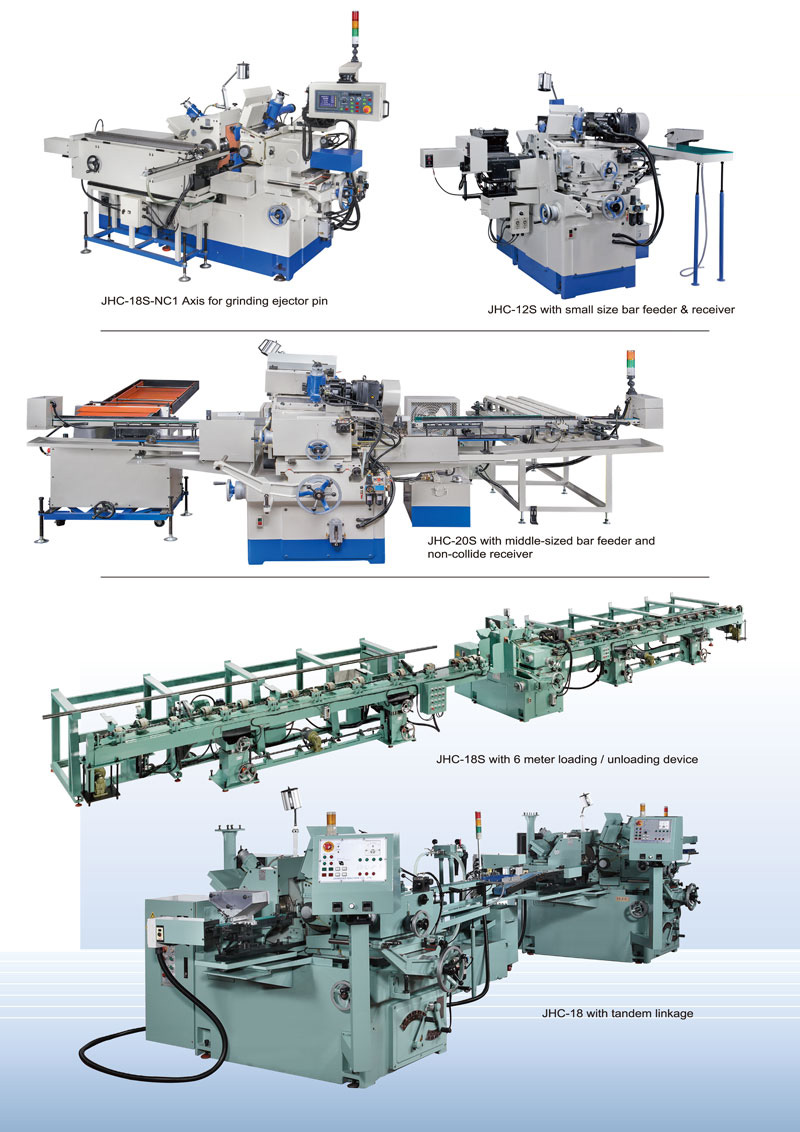

9. Las Solicitudes De Operación


Maquina de medida de CNC

  JHC-18 JHC-18H
JHC-18S
JHC-18A JHC-18AH
JHC-18AS
JHC-18B JHC-18BH
JHC-18BS
Estándar apoyo de trabajo (dia.) Ø1 ~ Ø50 mm
Especial apoyo de trabajo (dia.) Ø40 ~ Ø100 mm
Tamaño de la rueda de molienda (dia. x ancho x agujero) Ø455 x 205 x Ø228.6 Ø455 x 255 x Ø228.6 Ø455 x 305 x Ø228.6
La regulación del tamaño de la rueda (dia. x ancho x agujero) Ø255 x 205 x Ø111.2 Ø255 x 255 x Ø111.2 Ø255 x 305 x Ø111.2
Velocidad de la muela 1500 R.P.M
Regulación de la velocidad de la rueda 13-316 R.P.M
(10 steps)
10-250 R.P.M
variable speed
13-316 R.P.M
(10 steps)
10-250 R.P.M
variable speed
13-316 R.P.M
(10 steps)
10-250 R.P.M
variable speed
Motor de la muela 15 HP 15 HP 20 HP
motor de la rueda de regulación 2 HP 2.9kw Servo Motor 2 HP 2.9kw Servo Motor 3 HP 4.4kw Servo Motor
motor de la bomba hidráulica 1 HP
motor de la bomba de refrigerante 1/4 HP 1/2 HP
La regulación de la alimentación de la rueda de la polea  3.5 mm (Rev)  0.05 mm (Gra)
avance de la mesa de la polea  0.1 mm (Rev)  0.001 mm (Gra)
Table feed on handwheel  9 mm (Rev) 0.05 mm (Gra)
Tabla micro alimentación de la polea  0.2 mm (Rev) 0.001 mm (Gra)
volante del vestidor  2 mm (Rev) 0.01 mm (Gra)
Regular ángulo de inclinación de la rueda +5° ~ -3°
Regular ángulo del giro de la rueda ±5°
Superficie (A x L x A) 2200 x 1300 x 1550 mm
Peso bruto / peso Neto 2800 kgs / 3100 kgs 2900 kgs / 3200 kgs 3000 kgs / 3300 kgs
Tamaño de la caja (A x L x A) 3200 x 2200 x 1900 mm
El fabricante se reserva el derecho de cambiar las especificaciones sin previo aviso.
Grinding Wheel, Grinding Wheel Flange

1. Rueda de molienda y brida de la muela abrasiva* 1SET

Grinding Wheel, Grinding Wheel Flange

2. Rueda de molienda y brida de la muela abrasiva* 1SET

Thrufeed Standard Workrest and Blade

3. Soporte de trabajo y pala estándar Thrufeed* 1SET

Infeed standard workrest and blade

4. Soporte de trabajo y pala estándar* 1SET

Tool box and tools

5. Caja de herramientas y herramientas* 1SET

Work lamp

6. Lámpara de trabajo* 1SET

Diamond tool

7. Herramienta de diamante * 2 piezas

Thrufeed safety device

8. Dispositivo de seguridad de paso* 1SET

Flange extractor

9. Extractor de bridas* 1SET

Levelling screw and plate

10. Tornillo de nivelación y placa* 1SET

Thrufeed process gauge

11. Medidor de proceso de Thrufeed* 1SET

Coolant tank with pump

12.Tanque de refrigerante con bomba (el tanque de refrigerante no estará equipado con filtro de papel y unidad de filtración de refrigerante de hidrociclón)* 1SET

Hydraulic tank with pump

13. Tanque hidráulico con bomba* 1SET
