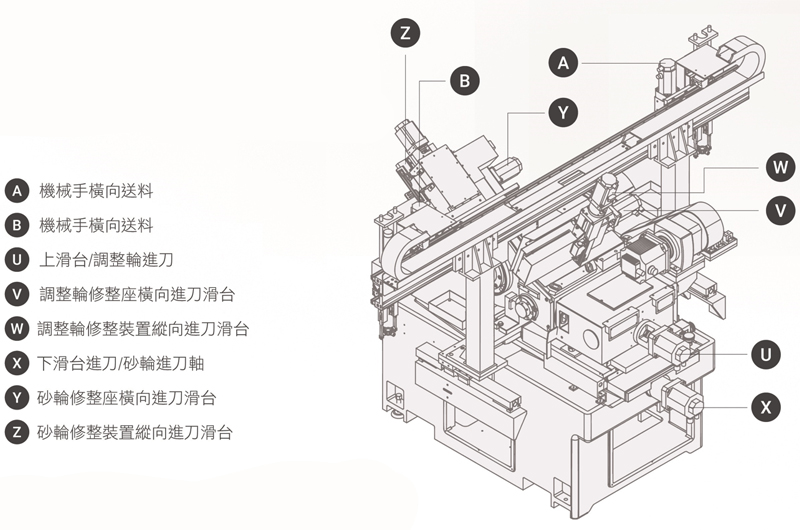

JHC-CNC 高精密無心磨床

1. 機體

採用高級鑄FC-30經正常化熱處理，採低週波熔爐，喃樹脂砂模鑄造，確保機體安定、固型、耐磨耗。

2. 主軸

(1) 靜壓式主軸

高精密靜壓軸承採用精密流體靜壓設計，不僅有效減少了傳統動壓軸承因摩擦所產生之溫升及變形外，還透過精密設計的靜壓點控制壓力差平衡，從而提升切削力，實現重切削與高精度。高剛性主軸採用 SACM645 材料經熱處理後表面硬度達 HV900 以上，能承載重負荷與重切削，有效降低磨耗，並保持主軸真圓的穩定運轉，進一步加強扭力。

(2) 動壓式主軸

採用 SNCM-220H 材料，經滲碳熱處理，並以電腦控制深冷處理，表面硬度達 HRC62 以上，心部調質為 HRC25~30，主軸承受扭力強，精度高且壽命長，使用KJ-4合金軸承和三點式動壓油膜系統，搭配半油壓浮動主軸，主軸接觸面少，溫昇低，使機器在任何時間均能維持一致的穩定性。冷卻循環效果佳，確保精度和壽命。

3. 調整輪傳動系統

調整輪主軸馬達採用日本製伺服馬達，轉速控制 10~250 rpm無段數位設定，可調整到最佳線速度，當調整輪外徑變化仍可保持相同的線速度，研磨出最佳產品。馬達傳動採用齒形時規皮帶，可減少震動，降低噪音。馬達座與主軸座連結為一體，調整輪傾斜時馬達亦跟隨傾斜，完全排除皮帶輪與皮帶不平行及扭轉之問題。

4. 主軸循環油系統

(1) 動壓式

主軸自動潤滑與油壓修整裝置為同一油泵，外置油箱，清洗換油方便，循環油經兩個濾油網過濾並裝有壓力控制器，確保主軸壽命。

(2) 靜壓式

包含油冷卻機及蓄壓系統。砂輪頭油壓幫浦和砂輪主軸驅動馬達為連鎖啟動，當按下砂輪啟動開關時，潤滑油到達軸承前須經壓力開關檢測，若壓力不足則無法推動壓力開關，主軸馬達不會啟動，故當壓力不足或油路阻塞時，壓力開關自動停止主軸運轉，可保護心軸及軸承。

5. 調整閥

砂輪主軸係高液靜壓裝置，高壓油做徑向軸承支撐，入油處設有調壓閥，設定工作壓力為30kg/cm²

6. 滑動台

下滑台採用雙V型滑軌及楔形護軌，使滑動圓滑及操作穩定。同時能避免泥液侵入。上滑板採鳩形槽結構，並有左右旋轉之功能（JHC-12/18/20 型為 ±5°；JHC-24H 型為 ±1°）上下進刀附有微調進刀裝置（JHC-12 上進刀為選配），進刀微調可達0.001mm，使用方便並充分提高操作精度。

7. 修整裝置

使用高級鑄鐵 FC-30，經熱處理，精密研磨及鏟花加工而成。油壓驅動，無段變速，修整平穩，並有緊急把手以備急需。在做通過研磨時，可依工作性質及需要，調整調整輪修整座角度，使工作物與調整輸有更好之接觸面，使研磨成品之真直度及表面粗度相對提高。

8. 研磨精度

高品質機器

任何一部鍵和無心磨床在出廠前必通過本公司嚴格品檢及試磨，以達到真圓度及真直度和表面粗度之標準。

9. 工作方式例

三次元測量儀
