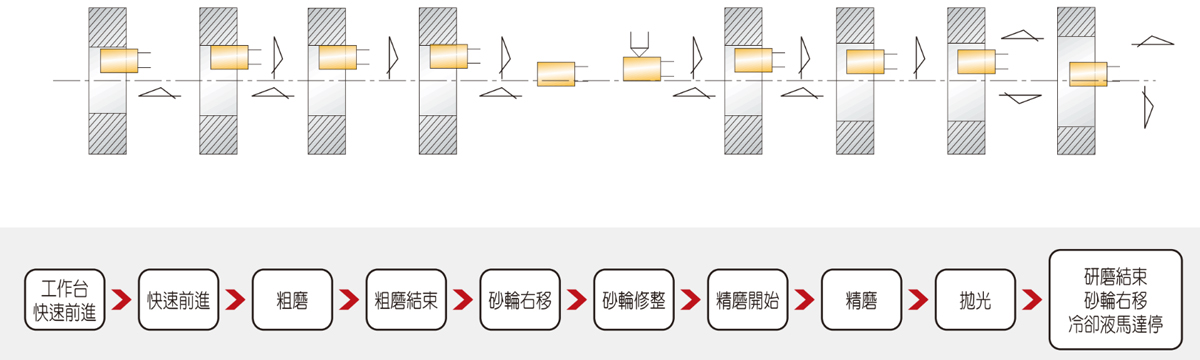

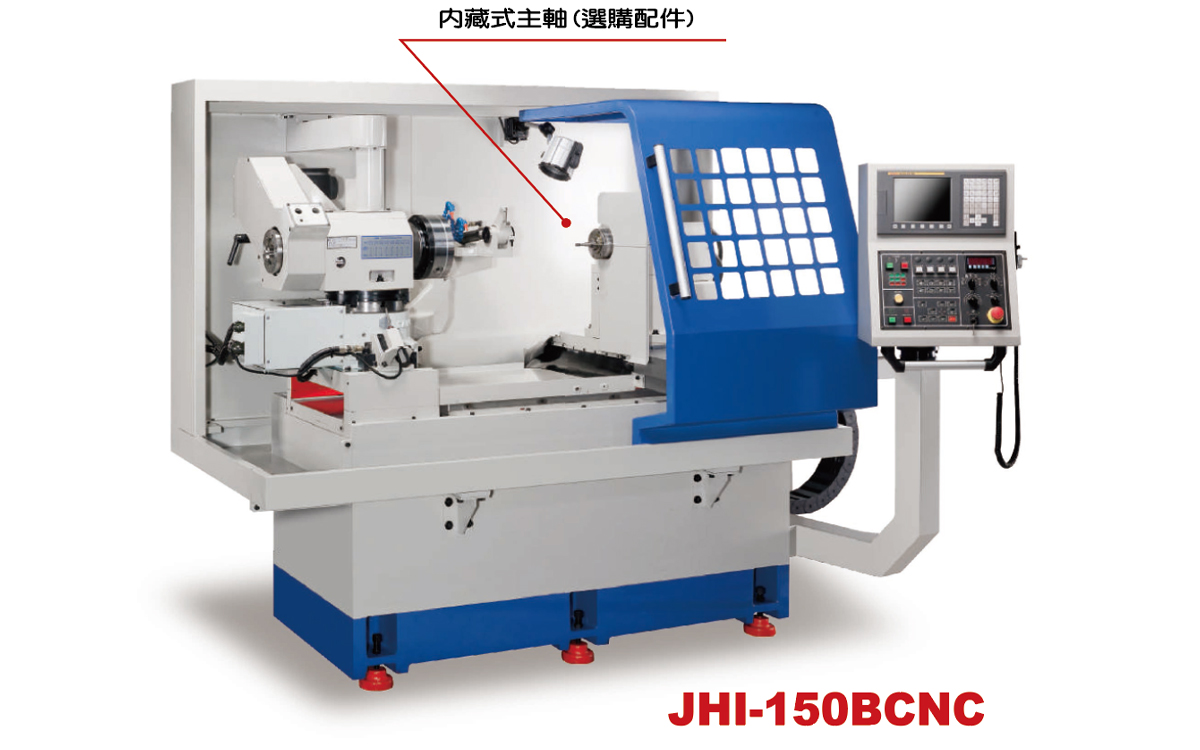

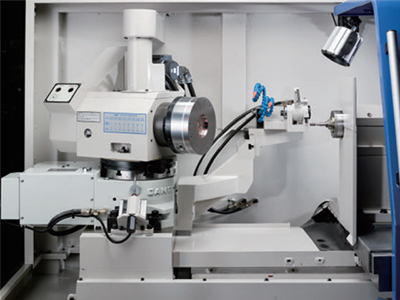

性能 規格 標準配備 選購配備 B軸 機體採用高級米漢納鑄鐵經燒炖處理與精密加工，經久耐用且符合人體工學設計，操作簡便，精密度特高。 全自動研磨，粗磨，修整，精磨，無火花研磨迴圈動作，精度高，操作方便，大幅提升產能，適合大量生產及多樣少量的工作。 主軸頭傳動採高精度級斜錐滾柱軸承，高精度，高剛性，回轉安靜，並可旋轉角度8度，適合大量生產及多樣少量的工作。 進刀軸採用UP級滾柱型線性滑軌配合伺服馬達驅動，可做快速位移，準確定位，盲孔研磨，端面研磨，錐度研磨等全自動功能。 電控系統完全採用高級電氣元件組成，並且符合歐洲安全性。電控箱內部具防塵，防水性。電氣系統具自我偵測功能，並附有警示燈指示。 本機配備最先進的FANUC CNC控制器，彩色LCD，並採用巨集加工程式，可大幅降低準備前置時間，提升工作效率。 床面係採強制給油式，可減少磨擦；床台有穩定精度作用之散熱設計和強力結構。 主軸台回轉調整度(適用機型 JHI-150NC/CNC) 主軸台可作+8°定位，適合工作斜度研磨。 馬達固定杆 當馬達剛啟動時所產生的抖動，可經由此馬達固定杆加以穩住。此裝置附有微調把手，可調整皮帶之鬆緊度。 精密進給定位 砂輪進給採用高性能伺服馬達驅動，經精密滾珠螺傳動，展現優異的定位精度。 工作主軸伺服器馬達驅動 工作主軸採用高性能伺服馬達驅動，提供精准的無段速。 無論主軸高速或低速運轉，絕無主軸失速問題，並確保工件的表面粗度。 具主軸定位控制功能，提供更方便的工件卸料。 自動皮帶張力控制 皮帶張力採用馬達自動調整，使皮帶鬆緊度隨時保持在最佳狀態。確保馬達全動力傳送，特殊設計的皮帶張力控制，可避免皮帶太緊或太松，而影響到研磨品質。 油壓/潤滑系統 油壓/潤滑系統採用2個齒輪幫浦，除了提供夾頭及砂輪修整器之油壓動力。並且也輸送潤滑至底座滑道。 油壓動力系統是由高級油壓零元件組成，保證低噪音，使用壽命長。 油壓系統附冷卻風扇，散熱效率高。 穩重的機體結構 完美的結構設計，精度歷久如新 為了確保機器使用多年後，仍能維持最佳精度，鍵和內圓磨床在機體結構設計投入無數心血。 機器底座採用高級鑄鐵(FC30)制程，再經回火及應力消除處理，材質穩定性優異。 底座滑道跨距大，確保砂輪頭之穩定性。 機體構造穩重，整體結構剛性，操作最穩定。 底座內部採用最佳化肋骨強化設計，提升結構剛性，無結構變形問題。 先進CNC控制器 CNC 內圓磨床，採用FANUC(TC)控制器，MACRO(巨集程式)操作介面，搭配彩色液晶螢幕，將帶給您大幅提升產能以及優異的研磨精度。 自動研削循環 項目 JHI-150CNC JHI-150BCNC 加工能力 研磨內徑範圍 Ø6-150mm Ø6-150mm 最大研磨深度 150 mm 150 mm 最大挾持長度 200 mm 200 mm 床面旋徑 500 mm 500 mm 防水蓋旋徑 280 mm 280 mm 砂輪座X軸 最大進給速度 8 m/min 5 m/min 最大行程 100 mm 100 mm 最小設定單位 0.001 mm 0.001 mm 工作台Z軸 最大進給速度 8 m/min 8 m/min 最大行程 450 mm 450 mm 最小設定單位 0.001 mm 0.001 mm 主軸台 主軸轉速 10-1000 rpm 10-1000 rpm 主軸 標準A2-5選配直筒式 標配 A2 – 5 選配直筒式 旋轉角度 ±8° ±15° 主軸台電腦分度盤 分度盤轉速 - 0-20 rpm 最小分割單位 - 0.001° 旋轉角度 - ±15° 馬達 砂輪主軸馬達 標配3 HP (2.2 KW) 2 P 選配5 HP (3.7 KW) 2 P Build-in type 7.5 KW/10HP 工作主軸馬達 1.5 KW AC Servo motor 1.5 KW 砂輪台(X軸) 0.75 KW AC Servo motor 0.75KW 工作台(Z軸) 1.2 KW AC Servo motor 1.2 KW 油壓潤滑馬達 1/4HP (0.18KW) 4P 1 / 4 HP (0.18 KW) 4P 油壓交爪馬達 1HP (0.75KW) 4P 1 HP (0.75KW) 4P 冷卻液馬達 1/4HP (0.18KW) 2P 1 / 4 HP (0.18 KW) 2P 主軸台電腦分度盤馬達 - AC Servo motor 1.2 KW 一般規格 機台尺寸L x W x H 全罩 3600 x 3200 x 2300 mm 3175 x 2500 x 2300 mm 半罩 3240 x 2160 x 2300 mm 淨重 全罩 2900 Kg - 半罩 2500 Kg 毛重 全罩 3750 Kg 2850 kg 半罩 2700 Kg *規格表數據如有變更恕不另行通知 A.砂輪主軸 (10,000~30,000 rpm 任選1支) B. 三爪夾頭 C. 水平墊塊 D. 水箱 E. 工具箱及工具 A. 紙帶過濾器 B. 鐵屑分離機 C. 砂輪主軸 D. 油壓三爪夾頭 E. 油壓迴轉缸 F. 砂輪噴霧式給油裝置(主軸30,000 rpm以上適用) G. 油水分離機 B軸 電腦分度盤由特殊鋁鎳、青銅蝸輪、硬化鋼蝸桿、精密軸承等所組成的高精度分度盤，此組合可維持精密長久之使用分割精度。雙導程、雙培林設計(培林加大)，耐重切削。 咬合面達35%~45%，耐重切削及連續加工 耐磨性佳，1~2年不用調背隙 精度保持10秒內(標準15秒) 重覆定位精度可達4秒轉速快，符合高速定位研磨之需求。
