高階PCB鑽針擴產的產能巨獸：JHC無心磨床全閉迴路研磨技術解析
鍵和機械JHC系列無心磨床的高剛性結構與閉迴路控制，是解決PCB鑽針研磨中素材變異與熱變形的核心防線。AI伺服器載板製造高頻消耗推升了微鑽針的產能極限，高精密加工不再受限於老師傅的手感。廠區導入本設備可達成外徑零巡檢與24小時關燈生產，大幅降低人力成本並確實提升高階HDI載板鑽孔良率。
AI伺服器引爆的擴產挑戰與PCB微鑽針高頻耗損
高階載板設計顯著提升了微鑽針的長徑比極限，使得微米級的外徑尺寸控制成為PCB廠的核心驗收標準。PCB微鑽針在動輒20層以上的AI高階晶片載板鑽孔製程中，早已成為極高頻率的消耗品。擴產伴隨著交期高壓。單純的品質競爭已演變為產能極速擴張的陣地戰。研磨速度與長時間運轉的絕對穩定性，是搶攻高毛利急單的唯一籌碼。
JHC無心傳統手動 及CNC自動化量測系列 加工效益差異比較
下表整理傳統設備與自動化升級方案的產能數據落差。高效能通過式研磨消除了退刀空行程，直接將每支鑽針的研磨時間降至最低。
JHC無心傳統手動與CNC自動化量測系列 生產效益差異比較
| 效益項目 | 傳統手動與半自動設備 | CNC自動化量測系列（選購升級） |
|---|---|---|
| 人員看管比 | 1人看管1~2台機台 | 1人可看管4~6台機台 |
| 巡檢與報表工時 | 頻繁抽檢、手動抄寫，佔用大量工時 | 0人工巡檢，系統100%線外檢測並自動記錄 |
| 夜班生產能力 | 無法無人化，高度仰賴人員在場 | 可逐步實現24小時「關燈工廠」無人化生產 |
| 品質補償機制 | 發現不良品後，人工手動進刀調整 | 即時數據反饋，機台自動進行微米級補償 |
克服素材變化的剛性結構與同調傾斜技術
毛坯素材長短與硬度波動會直接反映在研磨阻力上。機台剛性不足即引發尺寸失真。JHC系列機體採用高級鑄鐵FC-30。完整的正常化熱處理與呋喃樹脂砂模鑄造徹底消除了內部殘餘應力。
導輪傳動系統搭載日本製造的高精度伺服馬達。馬達與主軸座連結為一體，支援同調傾斜。傳統皮帶扭轉震動被徹底排除。工件推進力道極度滑順。精密鏟花修整裝置採油壓驅動。通過研磨區的瞬間，鑽針素材原始的幾何誤差即被強制修正。
廠房導入無人化關燈生產的基礎環境評估
高精度量測與自動補償機制屬於JHC系列的進階選購配件。設備升級前須務實驗證廠區硬體配置。以下列出流程與準備項目。
- 廠域空間恆溫控制能力：評估空調與通風系統，確保環境溫差不干擾微米級感測器與光學儀器運作。
- 自動送料振動盤匹配度：測試現有機構連續供料的流暢率，避免卡料中斷無人化排程。
- 廠區數據採集網路接口：確認CNC數位訊號與中央監控系統的橋接相容性，以利匯出履歷。
- 高壓研磨油冷卻循環系統建置狀態：檢驗流體靜壓軸承專用的恆溫控制迴路是否完備。
閉迴路外徑數據補償控制流程
連續加工不可避免帶來微幅的鑽石砂輪磨耗。選配的大數據系統透過極度線性的邏輯自我修正，徹底實現閉迴路防呆。

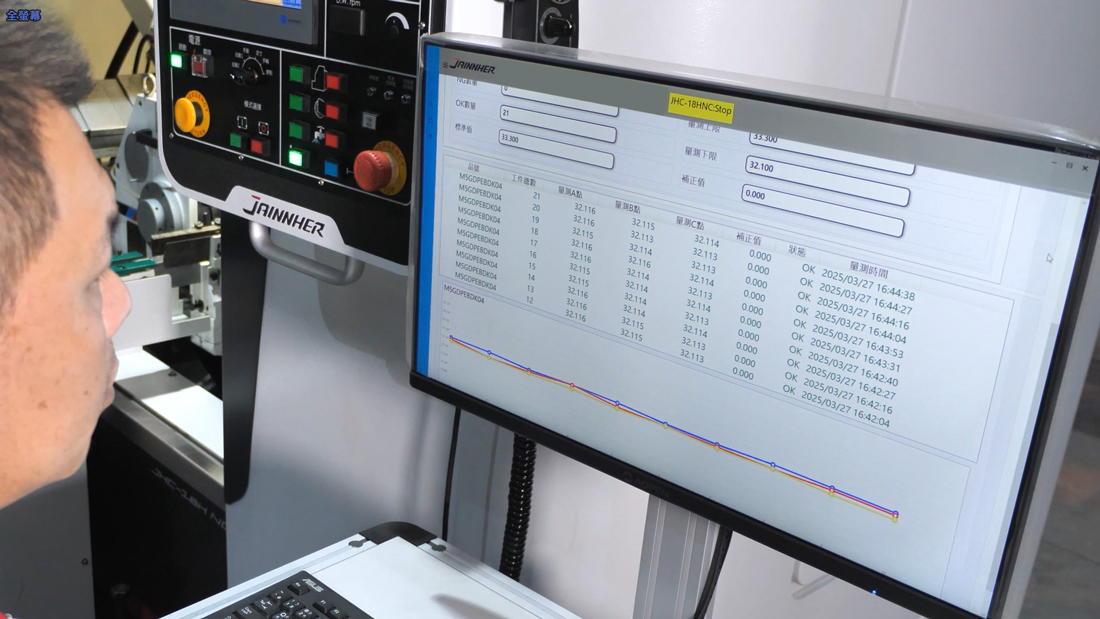

流程1：外徑數據連續擷取
目的：建立100%全檢數位生產履歷。
輸入資料：雙軸雷射外徑儀即時量測訊號。
輸出物：每一支單獨鑽針的實際外徑數值紀錄。
流程2：漸進放大趨勢判定
目的：防範砂輪微幅磨耗導致尺寸超標。
輸入資料：連續3支工件外徑尺寸分佈曲線。
輸出物：發送微米級進刀補償指令至控制器。
流程3：CNC全閉迴路進刀
目的：消除機械結構背隙干擾。
輸入資料：控制器訊號與高精密光學尺（選配）的實際位移比對。
輸出物：滑台確實前進0.001mm的精準補償。
流程4：極端防呆分流機制
目的：確保出貨良率達100%。
輸入資料：單一超標異常的外徑數據。
輸出物：啟動氣動分流閥，將異常品吹入NG箱。
高階微小徑鑽針研磨的常見熱變形陷阱與斷刀風險
螺桿老舊與機械背隙會產生進退刀死區。指令下達進刀，滑台卻受摩擦力牽制而停滯。強烈補償往往引發尺寸的劇烈波動。高強度24小時運轉最忌諱熱機不良。結構熱變位直接導致上午與下午產出的鑽針外徑出現落差。微鑽針外徑跳動一旦失控，終端客戶端在高速鑽孔時，斷刀與孔位偏移機率隨之急遽攀升。
PCB微鑽孔製程良率改善數據分析案例
實證顯示，精準限縮鑽針外徑跳動公差，能大幅降低PCB孔壁毛刺與孔位偏移機率。海外高階載板製造商導入JHC CNC自動化量測系列，成功屏除人工抽檢的誤差與延宕。
情境框架：高毛利載板急單的產能突破
- 挑戰：傳統半自動設備需耗費大量工時停機抽測，良率浮動，嚴重壓縮交期承諾的底氣。
- 方案：配置JHC CNC系列，並加裝雷射外徑儀與光學尺閉迴路系統等選購配件，實施關燈生產。
- 結果：外徑Cpk數據分佈呈現完美直線，產能擴張不再受限於黑手師傅的招募難度。
高階微鑽針升級JHC 自動化量測系列系期改善數據表
| 改善項目 | 改善幅度預估 | 終端PCB製程影響 |
|---|---|---|
| 外徑一致性 | 提升 30~50% | 孔位精度大幅穩定 |
| 刃口跳動 | 降低 20~40% | 降低孔壁毛刺與孔偏移機率 |
| 換線調機時間 | 減少 40~60% | 提升產線綜合設備效率(OEE) |
| PCB鑽孔良率 | 提升 1~5% | 減少高價載板報廢成本 |
聲明：設備導入之良率提升數據可能因廠房環境溫濕度、刀具耗材規格及現場操作參數設定而產生浮動，不構成單一產能絕對擔保。極端氣候或廠房劇烈溫差仍可能對高精密機械產生微幅物理變形影響，數據全檢系統需定期進行校正以維持精準度。
設備升級諮詢與測試預約方案
穩定且極致的產能擴張，建立在無誤差的微米級運算與重研磨剛性之上。全球高頻運算硬體需求正處於爆發期，傳統手動抽檢已無法應付市場對微鑽針極高的消耗量與嚴苛公差要求。鍵和機械提供全方位的無心磨床技術支援與客製化自動化評估。立即聯繫鍵和機械專業工程團隊，啟動產線升級計畫。
JHC系列無心磨床常見問答
1. JHC無心磨床如何解決鑽針素材長短造成的尺寸波動？
FC-30高級鑄鐵機身配合GW20滾柱式線性滑軌的超高負荷能力，強勢壓制研磨反作用力，滑台拒絕產生幾何彈性變形。
2. 外徑自動量測系統與光學尺是標準配備嗎？
為滿足不同產線預算與規格，外徑全檢系統與高精密光學尺皆為選購配件。客戶可依據自動化升級需求彈性加裝。
3. 達成24小時無人化研磨生產的初期建置成本與回收期評估？
依據實際產線稼動率與人力縮減幅度，多數高階加工廠能透過夜班人事成本的歸零與良率提升的溢價，快速回收設備初期投資。
4. 光學尺在微米級進刀中扮演什麼關鍵角色？
光學尺精準監督滑台確實前進0.001mm。此全閉迴路機制消除了傳統進刀死區，使外徑補償極度線性。
5. 導輪同調傾斜設計如何有效消除推進震動？
馬達與主軸座一體化。導輪傾斜時馬達同步作動。徹底排除皮帶不平行或扭轉造成的推進阻滯。
6. FC-30高級鑄鐵對機台高速研磨的熱穩定性有何物理影響？
其優異的熱對稱性配合研磨油精密流道設計，引導結構達到熱平衡。機台長時間研磨依然穩定。
7. 雙螺帽預壓如何徹底消除進退刀的機械背隙？
R36精密滾珠螺桿採用FDT雙螺帽預壓調整，鎖死內部間隙，精準傳遞微米級的進退刀指令。
8. 數位生產履歷能否直接作為出貨品質證明？
數據系統直接匯出100%全檢外徑數據分佈圖。這項數位履歷能直接取代人工報表，強勢應對國際晶片大廠的嚴苛品質稽核。
